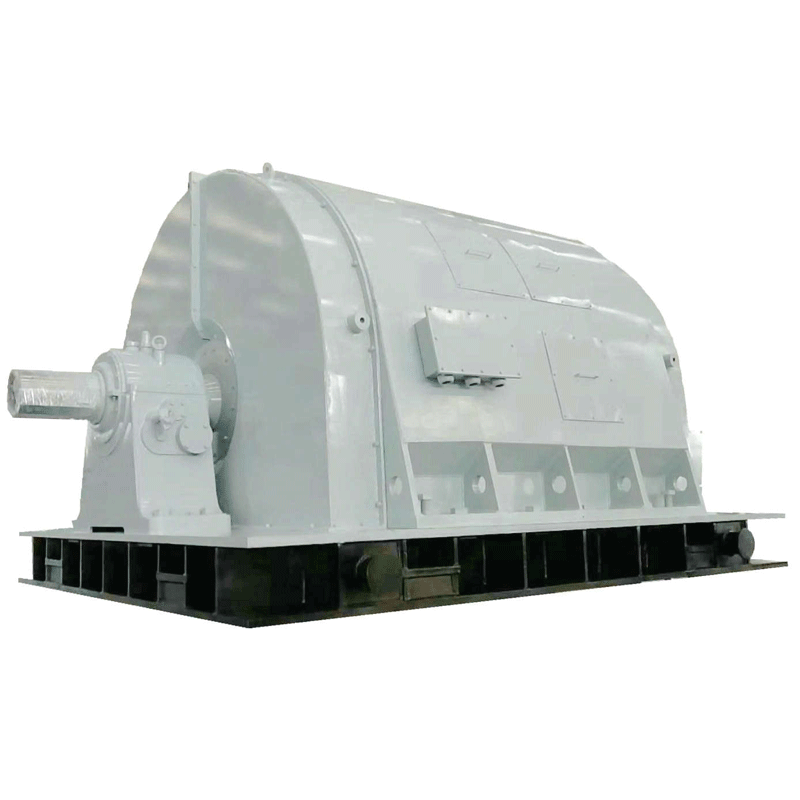

Инструкция по демонтажу и сборке трёхфазного синхронного двигателя
2026-05-16
Многие заказчики при покупке трехфазного синхронного двигателя в первую очередь обращают внимание на мощность, скорость вращения, напряжение и систему охлаждения. Однако на этапе монтажа и технического обслуживания становится понятно, что качество разборки и сборки оборудования напрямую влияет на дальнейшую стабильность работы.
Для долго эксплуатируемых трехфазных синхронных двигателей регулярное обслуживание является стандартной частью эксплуатации. Особенно это касается непрерывных производственных линий, где подшипники, вентиляционная система и контактные кольца постепенно входят в плановый цикл ремонта. На практике многие неисправности возникают не из-за самого оборудования, а из-за ошибок во время демонтажа и сборки.
Сегодня мы подготовили практический материал по обслуживанию синхронных двигателей, который может быть полезен специалистам по ремонту оборудования.
Что необходимо подготовить перед разборкой трёхфазного синхронного двигателя
Многие ремонтные специалисты после прибытия на объект сразу начинают снимать торцевые крышки. На практике более правильным решением считается предварительная подготовка всех внешних соединений.
Обычно заранее отключаются:
- выводные кабели двигателя;
- соединительная муфта;
- кабели щёткодержателей контактных колец;
- вентиляционные воздуховоды;
- маслопроводы системы смазки.
Если трехфазный синхронный двигатель использует трубопроводную вентиляцию, перед разборкой необходимо отсоединить входящие и выходящие воздуховоды. Если применяются подшипники с принудительной масляной смазкой, маслопроводы также нужно заранее отсоединить.
Многие заказчики сталкивались с ситуацией, когда торцевая крышка уже начала сниматься, а позже выяснялось, что маслопровод ещё не отсоединён или выводные кабели не освобождены полностью. В результате процесс приходится останавливать и переделывать.
Конструкция крупногабаритного электродвигателя достаточно сложная, а пространство в местах соединений часто ограничено. При недостаточной подготовке можно повредить выводные провода или вспомогательные элементы. Опытные сервисные команды обычно заранее выполняют маркировку позиций, фиксируют расположение проводов и порядок демонтажа. Это значительно облегчает последующую сборку.
Наиболее ответственный этап — извлечение ротора
Роторы трехфазных синхронных двигателей обычно имеют большой вес. У некоторых высокомощных моделей масса ротора может достигать нескольких тонн.После снятия торцевых крышек, крышек подшипников и втулок подшипников в воздушный зазор двигателя обычно устанавливают картонные или изоляционные защитные пластины.
Цель очень проста:
предотвратить повреждение сердечника статора и обмоток во время перемещения ротора.На практике многие проблемы во время ремонта возникают именно здесь. Иногда до обслуживания изоляция работает нормально, а после ремонта появляются ухудшения параметров. После проверки выясняется, что во время извлечения ротора произошло лёгкое касание обмотки.Стоимость ремонта обмоток крупногабаритного электродвигателя достаточно высокая, а время восстановления может быть длительным. Поэтому опытные специалисты уделяют этому этапу особое внимание.
Детали подъёма ротора часто оказываются важнее, чем кажется
Во время извлечения ротора обычно используется подъёмное оборудование.
На этом этапе есть несколько деталей, которые часто игнорируются:
- стальной трос не должен соприкасаться с шейкой вала;
- нельзя прикладывать нагрузку к вентилятору;
- контактные кольца требуют усиленной защиты;
- в местах контакта необходимо использовать деревянные или резиновые прокладки.
Некоторые заказчики ранее приобретали трехфазные синхронные двигатели других производителей, и само оборудование работало нормально. Однако во время ремонта из-за неправильной защиты при подъёме появлялись царапины на валу или повреждения контактных колец.Это не только увеличивает стоимость ремонта, но и продлевает простой оборудования.При работе с заказчиками мы обычно заранее предоставляем инструкции по демонтажу и сборке синхронного двигателя, включая рекомендации по подъёму ротора, защите воздушного зазора и правилам обслуживания на объекте. Для многих зарубежных клиентов такая техническая поддержка помогает избежать множества проблем.
Во время перемещения ротора необходимо постоянно контролировать воздушный зазор
У трехфазных синхронных двигателей воздушный зазор сам по себе достаточно мал.При извлечении или установке ротора даже небольшое смещение может привести к контакту с сердечником.Опытные специалисты обычно перемещают ротор постепенно и одновременно контролируют равномерность зазора по световому просвету. Если появляется локальное изменение расстояния, положение сразу корректируется.На первый взгляд это выглядит несложно, однако в реальных условиях требует большого опыта.Сегодня многие промышленные предприятия при выборе поставщика трехфазных синхронных двигателей всё чаще обращают внимание на уровень сервисной поддержки. После ввода оборудования в эксплуатацию именно техническое сопровождение, доступность запасных частей и удобство конструкции начинают напрямую влиять на состояние оборудования.
Маркировка во время демонтажа играет важную роль при последующей сборке
После нескольких лет эксплуатации детали крупногабаритного электродвигателя уже имеют сформированное рабочее состояние.
Если при разборке не выполнить фиксацию исходных положений, после сборки могут появиться:
- повышенная вибрация;
- усиленный шум подшипников;
- изменение температуры;
- смещение муфты.
Поэтому опытные ремонтные команды обычно заранее фиксируют:
- положение штифтов;
- последовательность болтов;
- направление установки;
- монтажные зазоры.
На первый взгляд это простые действия, но именно они позволяют избежать многих проблем после запуска.Для долго работающих трехфазных синхронных двигателей стабильность сама по себе представляет большую ценность.Как поставщик, много лет занимающийся экспортом трехфазных синхронных двигателей, мы также уделяем всё больше внимания удобству последующего обслуживания оборудования. От проектирования конструкции до технической поддержки — всё адаптируется под реальные условия эксплуатации заказчика, чтобы упростить демонтаж и сборку и снизить нагрузку на сервисный персонал.
