Схема установки трёхфазного синхронного двигателя
2026-05-16

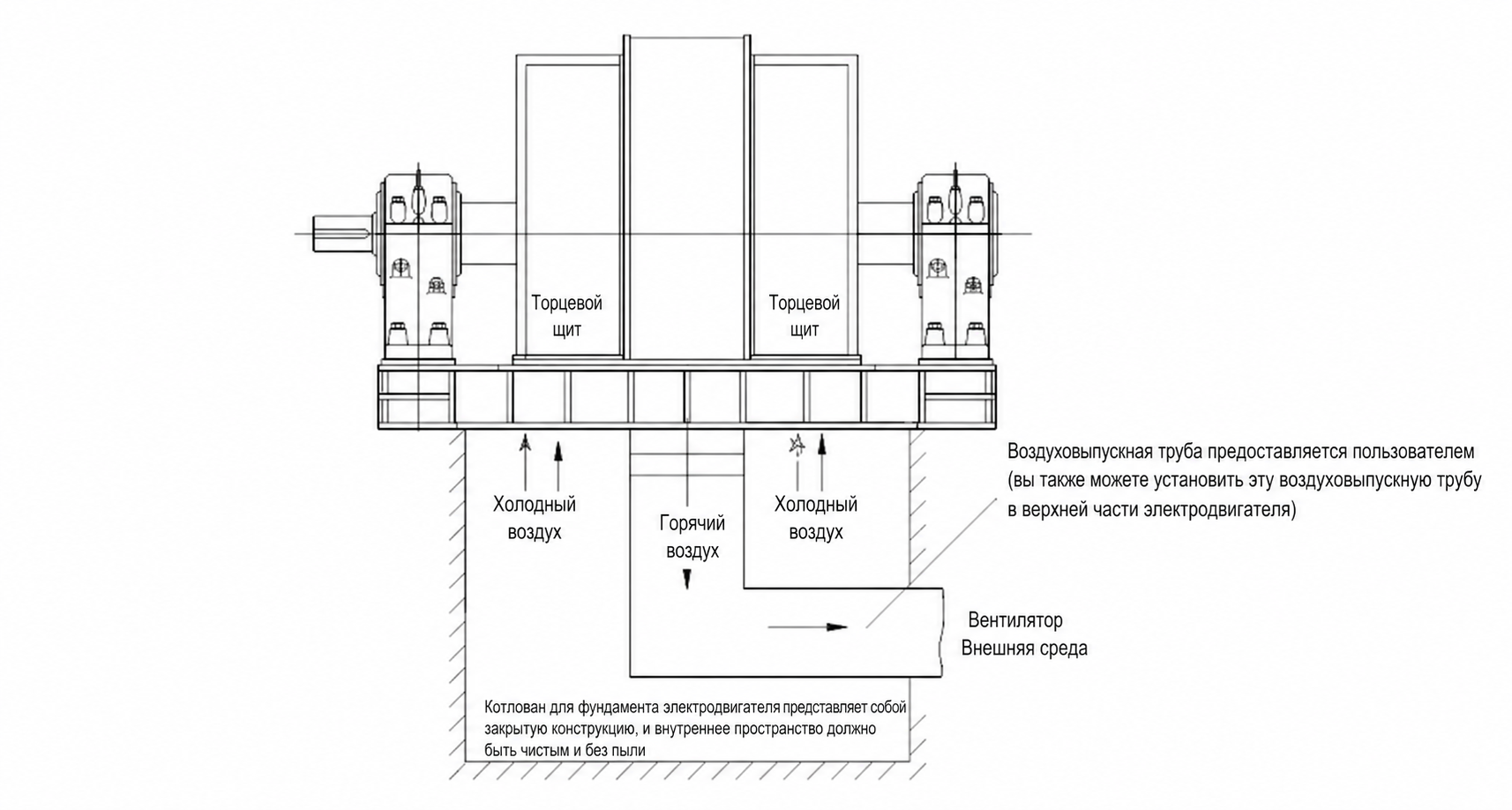

Схема установки трёхфазного синхронного двигателя с трубопроводной системой охлаждения:
В данном типе системы охлаждение трёхфазного синхронного двигателя осуществляется за счёт внешнего вентилятора и системы воздуховодов. Воздух проходит через внутренние каналы двигателя, формируя направленный поток, который эффективно отводит тепло от статора и ротора.
При монтаже необходимо обеспечить ровное и прочное основание. В нижней части следует предусмотреть достаточное вентиляционное пространство, чтобы не препятствовать воздушному потоку. Входные и выходные воздуховоды подключаются на месте установки. Трасса воздуховодов должна быть максимально прямой, с минимальным количеством изгибов, чтобы обеспечить стабильное движение воздуха.
Выходной воздуховод может быть размещён сверху или сбоку крупногабаритного электродвигателя, в зависимости от условий площадки, что обеспечивает гибкость монтажа.
Вентилятор обычно устанавливается снаружи и соединяется с внутренними каналами охлаждения через систему трубопроводов, обеспечивая постоянный поток воздуха во время работы. В процессе монтажа важно правильно согласовать направление потока, чтобы холодный воздух свободно поступал внутрь двигателя, а горячий эффективно удалялся наружу.
В местах соединения трубопроводов с корпусом необходимо обеспечить герметичность, а также установить дополнительные опоры, чтобы исключить передачу веса трубопроводов на корпус двигателя. После завершения монтажа рекомендуется выполнить холостой тест системы вентиляции и убедиться в правильности направления и стабильности воздушного потока перед запуском трёхфазного синхронного двигателя.

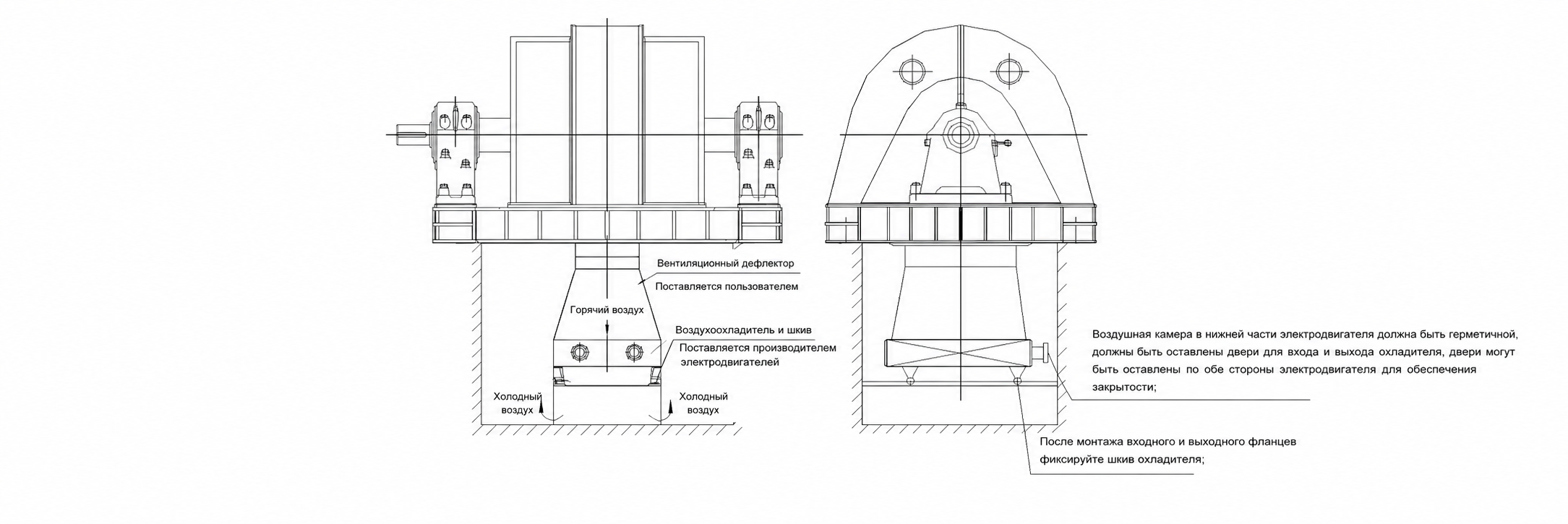

Схема установки трёхфазного синхронного двигателя с нижним водяным охлаждением:
В данной конструкции охлаждение осуществляется через нижнюю водяную систему. Охлаждающая вода поступает в нижнюю камеру двигателя, проходит через теплообменные каналы и выходит через выходной патрубок, обеспечивая непрерывное охлаждение обмоток статора и зон повышенного нагрева.
При монтаже необходимо обеспечить ровное и устойчивое основание. Фланцевые соединения входа и выхода воды должны быть герметичными, чтобы исключить утечки. Пользователь обязан подключить внешние подающие и обратные водяные трубопроводы согласно схеме, при этом внутри системы не должно быть загрязнений или засоров.
Нижняя водяная камера крупногабаритного электродвигателя должна сохранять полную герметичность. После установки необходимо провести гидравлическое испытание системы и убедиться в отсутствии протечек во всех соединениях перед вводом в эксплуатацию.
Также важно контролировать расход и давление охлаждающей воды в соответствии с проектными требованиями, чтобы обеспечить стабильную эффективность охлаждения. Вентиляционные и воздушные каналы должны оставаться свободными, чтобы не ухудшать теплоотвод. Весь процесс монтажа должен строго соответствовать монтажной схеме для обеспечения безопасной и долговечной работы трёхфазного синхронного двигателя.

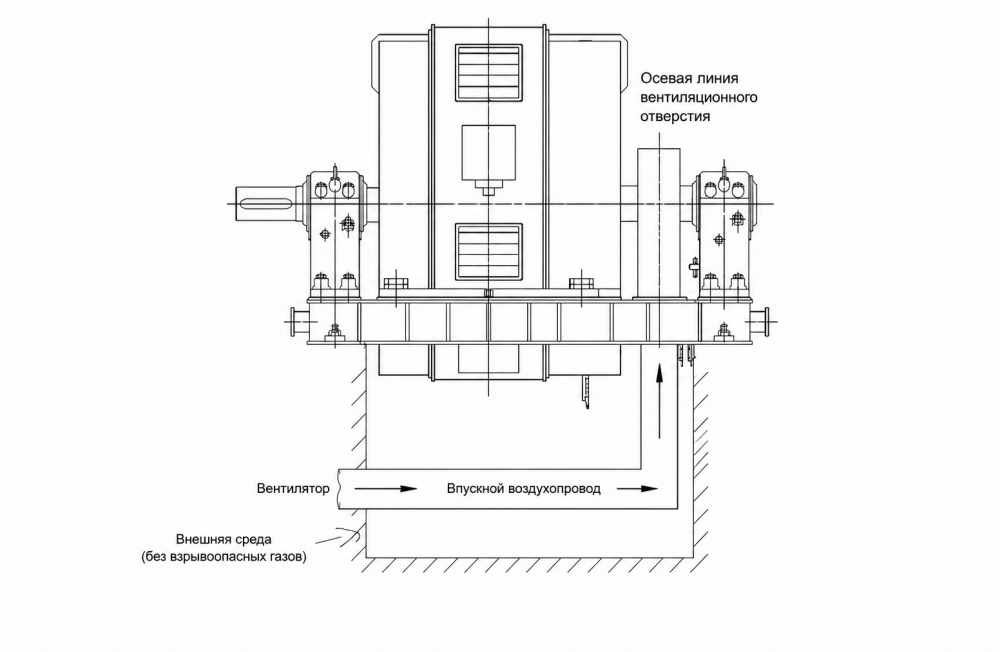

Схема установки трёхфазного синхронного двигателя серии TK с принудительной вентиляцией под избыточным давлением:
Двигатели серии TK используют систему вентиляции с избыточным давлением. Во время работы внешний вентилятор подаёт очищенный воздух внутрь двигателя, создавая стабильное положительное давление. Это предотвращает попадание пыли и внешних газов в зону контактных колец и обмоток, повышая надёжность изоляции и безопасность работы трёхфазного синхронного двигателя.
При установке необходимо обеспечить прочное основание и выполнить точное выравнивание по горизонтали. Также требуется соосность вала крупногабаритного электродвигателя с подключаемым оборудованием.
Система подачи воздуха должна быть подключена в соответствии со схемой: внешний вентилятор и воздуховоды соединяются с минимальным количеством изгибов, чтобы снизить потери давления. Соединение выхода вентилятора с входом двигателя должно быть полностью герметичным, чтобы исключить утечки воздуха и падение давления.
Перед запуском необходимо проверить направление воздушного потока. Воздух должен поступать из внешней среды через вентилятор, равномерно распределяться внутри двигателя и выходить через предусмотренные каналы. Окружающая среда должна быть свободна от взрывоопасных газов, чтобы обеспечить стабильную работу системы.
После завершения монтажа необходимо провести тест давления вентиляции и убедиться, что внутри трёхфазного синхронного двигателя поддерживается стабильное избыточное давление, а все соединения герметичны. Только после этого допускается ввод оборудования в эксплуатацию.
