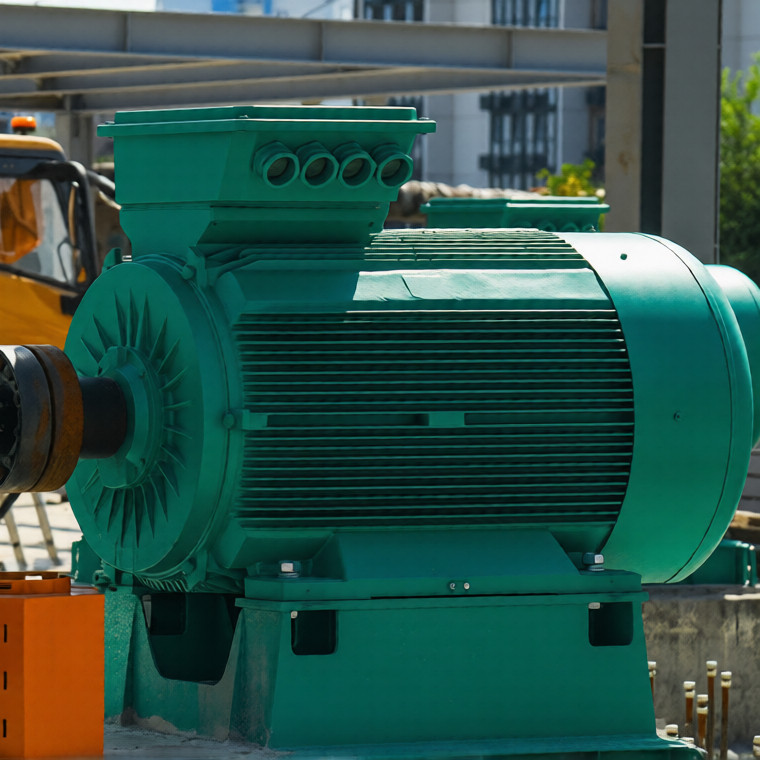

Двигатель асинхронный трехфазный: Электрическая диагностика
2026-03-09
Измерение сопротивления изоляции
1、Измерение сопротивления изоляции обмоток электрического двигателя
При измерении сопротивления изоляции обмоток электродвигателя генератора большой мощности следует проводить измерения при реальной холодной температуре двигателя.
2、Выбор мегомметра
В зависимости от номинального напряжения электродвигателя генератора большой мощности выбирайте соответствующий мегомметр для измерения.
При измерении сопротивления изоляции вмонтированного термометра следует использовать мегомметр с напряжением не выше 250 В.
3、Метод измерения
Если начало и конец каждой фазы обмотки выведены за корпус, следует измерить сопротивление изоляции каждой фазы относительно корпуса, а также между фазами.
Если три фазы обмоток уже соединены внутри двигателя и только три вывода наружу, необходимо измерить сопротивление изоляции всех обмоток относительно корпуса. Для моторов с обмоточным ротором необходимо измерить сопротивление изоляции обмоток статора и ротора по отдельности.
После завершения измерений следует произвести разряд обмоток.
4、Сопротивление изоляции обмотки статора электрического двигателя в горячем состоянии не должно быть ниже значения, вычисленного по следующей формуле.
Измерение сопротивления постоянного тока в обмотках при реальной холодной температуре
1、Измерение температуры обмотки в реальном холодном состоянии
Оставьте электродвигатель генератор большой мощности в помещении на некоторое время, затем измерьте температуру на конце обмотки или на сердечнике с помощью термометра (или встроенного термодатчика).
Когда разница между измеренной температурой и температурой охлаждающего средства не превышает 2K, измеренная температура будет считаться температурой обмотки при реальной холодной температуре.
Если измерить температуру на конце обмотки или сердечнике невозможно, можно использовать температуру корпуса. Для крупных и средних двигателей время измерения температуры должно составлять не менее 15 минут.
2、Метод измерения
- Сопротивление обмотки постоянного тока можно измерить с помощью двухплечевого или одноименного моста. Если сопротивление составляет 1 Ом и ниже, необходимо использовать двухплечевой мост.
- При использовании автоматического устройства для измерения или цифрового микроомметра для измерения сопротивления обмотки, ток тестирования не должен превышать 10% от тока нормальной работы обмотки, а время подачи тока не должно превышать 1 минуты.
- Во время измерений ротор электродвигателя должен быть неподвижен, а сопротивление обмотки статора измеряется на выводах двигателя. Для двигателей с обмоточным ротором сопротивление обмотки ротора должно измеряться на выводах, где обмотка соединена с коллекторными кольцами.
Каждое измерение должно быть проведено трижды, и если разница между средним значением и измеренными показателями не превышает ±0,5%, то принимается среднее значение как фактическое сопротивление.
- Если у двигателя выводятся начало и конец каждой фазы обмотки, необходимо измерить сопротивление каждой обмотки. Если три фазы обмотки уже соединены внутри электродвигателя генератора большой мощности и выведены три вывода, то сопротивление измеряется между каждым из двух выводов.
